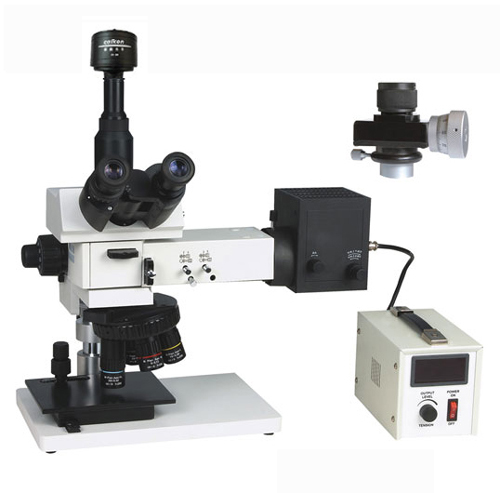

| 電腦型三目金相顯微鏡：DMM-590C
|
一、金相顯微鏡儀器的主要特點和用途
工業顯微鏡是針對半導體工業、硅片制造業、電子信息產業、冶金工業需求而開發的。作為高級顯微鏡用戶在使用時能夠體驗其超強性能，可廣泛應用于半導體、FPD、電路封裝、電路基板、材料、鑄件/金屬/陶瓷部件、精密模具的檢測，可觀察較厚的標本。穩定、高品質的光學系統使成像更清晰，襯度更好。符合人機工程學要求的設計，使您在工作中感到舒適和放松。
DMM-590C電腦型三目金相顯微鏡是將精銳的光學顯微鏡技術、先進的光電轉換技術、尖端的計算機成像技術完美地結合在一起而開發研制成功的一項高科技產品。既可人工觀察金相圖像,又可以在計算機顯示器上很方便地適時觀察金相圖像，并可隨時捕捉記錄金相圖片,從而對金相圖譜進行分析,評級等,還可以保存或打印出高像素金相照片。
DMM-590C金相顯微鏡主要用于鑒定和分析金屬內部結構組織,它是金屬學研究金相的重要儀器,是工業部門鑒定產品質量的關鍵設備,主要用以鑒別和分析各種金屬及合金的組織結構，應用于工廠或實驗室進行鑄件質量鑒定，原材料的檢驗或對材料處理后金相組織的研究分析等工作。
|
|
|
|
|
|
| |
| 二、金相顯微鏡儀器的主要技術指標 |
|
工業顯微鏡是針對半導體工業、硅片制造業、電子信息產業、冶金工業需求而開發的。作為高級顯微鏡用戶在使用時能夠體驗其超強性能，可廣泛應用于半導體、FPD、電路封裝、電路基板、材料、鑄件/金屬/陶瓷部件、精密模具的檢測，可觀察較厚的標本。穩定、高品質的光學系統使成像更清晰，襯度更好。符合人機工程學要求的設計，使您在工作中感到舒適和放松。
|
技術規格
|
|
|
觀察頭
|
30°鉸鏈式三目（50mm-75mm）
|
|
目鏡
|
WF10×/25mm
|
|
WF10×/20mm,帶0.1mm十字分劃板
|
|
物鏡
|
平場無限遠復消色差長工作距離物鏡：5×/0.15/W.D.35mm、
10×/0.28/W.D.35mm、20×/0.40/W.D.20mm、50×/0.55/W.D.13mm
|
|
轉換器
|
可調中心四孔轉換器
|
|
平臺
|
雙層移動平臺
|
|
平臺尺寸: 190mm×140mm
|
|
移動范圍：50mm×40mm
|
|
濾色片
|
插板式濾色片（綠、藍、中性）
|
|
調焦
|
粗、微動同軸調焦，采用齒輪齒條傳動機構
微動格值0.002mm
|
|
光源
|
帶孔徑光欄和視場光欄，鹵素燈12V/50W,AC85V-230V，亮度可調節
|
|
偏光裝置
|
檢偏鏡可360度轉動，起偏鏡、檢偏鏡均可移出光路
|
|
檢測工具
|
0.01mm測微尺
|
|
可供附件
|
蔡康DS-3000二維測量軟件
|
|
蔡康DM-3000專業金相圖像分析軟件
|
|
測微目鏡
|
|
300萬、500萬像素數字攝像機
|
|
鹵素燈12V/100W
|
|
精密載物臺:X-Y行程25mm×25mm,移動精度＜5um,數顯手輪最小值:0.1um,360°旋轉盤
|
|
攝影裝置及CCD接口0.5×、0.57×、0.75×
|
|
物鏡: 2×
|
|
壓平機
|
|
彩色1/1.5寸CCD
|
特點說明
1． 采用了UIS高分辨率、長工作距離無限光路校正系統的物鏡成像技術。
2． 拓展了物鏡的復用技術，無限遠物鏡與所有觀察法相兼容包括明視野法、偏光法，并在每一觀
察法中均提供高清晰的圖像質量。
3． 采用非球面Kohler照明，增加觀察亮度。
4． WF10×（Φ25）超大視野目鏡。
測微目鏡：
測微目鏡是各種光學測量儀器的附件，裝配在適當的光學儀器上，可以作各種用途的測量。如測定孔距，各種刻線及鍵槽等的寬度和長度、金屬表面質量、光譜帶寬、纖維織物密度和野外標本等，也可以作某些顯微硬度計的附件來測量壓痕及劃痕尺寸。
|
|
|
| 三、金相顯微鏡儀器的組成部分 |
1、金相顯微鏡DMM-590
2、電腦適配鏡
3、彩色攝像器(CCD)
4、打印機（選購）
5、計算機(選購) |
|
| 四、金相顯微鏡同類儀器的比較 |
1、DMM-590金相顯微鏡
2、DMM-590C電腦金相顯微鏡
3、DMM-590D數碼金相顯微鏡 |
| |
