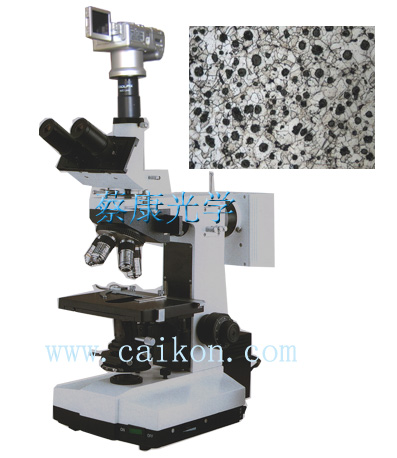

| 明暗場正置透反射金相顯微鏡：DMM-550D
|
一、透反射金相顯微鏡儀器的主要用途和特點
（1）透反射金相顯微鏡儀器主要用途：
DMM-550系列透反射金相顯微鏡（正置明暗場偏光透反射金相顯微鏡）是一種多用途工業檢驗用顯微鏡，配有五孔轉換器，明/暗場物鏡，大視野目鏡，50W大功率反射式及30W透射式“柯勒”照明系統，視場清晰明亮，并可配落射暗場照明裝置�？捎糜诎雽w硅晶片、掩膜板，LCD基板，電路板，固體粉末及其它各種透明或不透明工業試樣的檢驗；也可作生物試樣、金相試樣、礦物試樣及巖相試樣的檢驗。本產品還可選配120mm*100mm移動行程高精度大行程載物臺，便于大尺寸試樣的檢驗。另外，本產品還可配暗場、偏光、透射相襯及試樣壓平器進行樣品深層次的檢驗。
DMM-550D數碼型透反射金相顯微鏡（三目正置金相顯微鏡）是將精銳的光學顯微鏡技術、先進的光電轉換技術、尖端的數碼成像技術完美地結合在一起而開發研制成功的一項高科技產品。既可人工觀察金相圖像,又可以在計算機顯示器上很方便地適時觀察金相圖像，并可隨時捕捉記錄金相圖片,從而對金相圖譜進行分析,評級等,還可以保存或打印出高像素金相照片。
|
| （2）透反射金相顯微鏡儀器主要特點： |
| 視場寬闊平坦：配備平常消色差物鏡及視場數為Φ20mm的10X大視野目鏡使視廠場寬闊平坦 |
視場均勻明亮：采用12V/50W反射，6V/30W透射大功率鹵鎢燈（亮度可調）及透/反射式“柯勒”照明系
統，使成像視場明亮均勻。 |
| 載物臺可快速更換：本機設有載物臺快速更換裝置，可根據需要更換成120mm*100mm大行程載物臺 |
| 可對式樣進行偏光觀察：本機的透射和反射系統均備有偏光裝置，可快速方便的從明場切換到偏光。 |
| 豐富的附件供用戶選擇：本機有反射暗場、透射相襯、試樣樣壓平器及各類物鏡、目鏡等供用戶選擇。 |
|
|
|
|
| |
| 二、透反射金相顯微鏡儀器的主要技術指標 |
| 1、金相顯微鏡組件及規格 |
| 目鏡 |
大視野 |
WF10X(Φ20mm) |
| 平場分劃 |
10X(0.10mm/格值) |
| 物鏡 |
平場消色差
（無蓋玻片） |
放大倍數/數值孔徑 |
工作距離 |
| PL10X/0.25 |
8.9 |
| PL20X/0.3 |
8.7 |
| PL40X/0.65 |
3.7 |
| SPL100X/1.25（油） |
0.44 |
| 平場暗場物鏡 |
PL10X |
|
| PL20X |
|
| PL40X |
|
| 載物臺 |
透反射兩用載物臺 |
| 儀器主體 |
透反射顯微鏡機架，內狀6V/30W透射光源 |
| 三目頭 |
內裝檢偏器 |
| 偏光裝置 |
起偏鏡組，檢偏鏡組 |
| 聚光鏡組 |
透射光明暗場聚光鏡組 |
| 調焦機構 |
同軸粗微動調焦機構,
調焦范圍15mm 微動格值2μm |
| 透反射照明組 |
落射照明12V50W和透射照明6V/30W
鹵素燈，亮度可調，內裝落射光起偏器 |
|
| |
| 2、透反射金相顯微鏡選購件： |
| （1）16X廣角目鏡； |
| （2）有蓋玻片平場消色差物鏡 |
| (3) 大行程載物臺(100mmX120mm) |
| (4) 平場相襯物鏡(10X,40X,100X),對中目鏡，相襯聚光鏡組 |
| （5）
反射光暗場照明組 |
|
| 三、透反射金相顯微鏡系統的組成 |
1、金相顯微鏡DMM-550
2、數碼適配鏡
3、彩色數碼相機 |
|
| 四、透反射金相顯微鏡選購部分 |
| 1.金相分析軟件 |
| |
|
| 五
、透反射金相顯微鏡同類儀器的比較 |
1、DMM-550C電腦倒置金相顯微鏡
2、DMM-550D數碼倒置金相顯微鏡 |
| |
