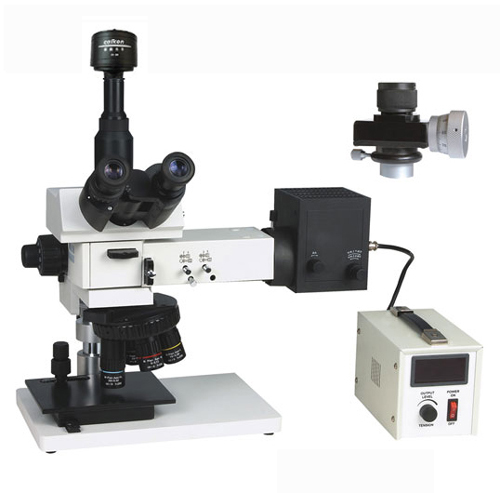

工業顯微鏡是針對半導體工業、硅片制造業、電子信息產業、冶金工業需求而開發的。作為高級顯微鏡用戶在使用時能夠體驗其超強性能，可廣泛應用于半導體、FPD、電路封裝、電路基板、材料、鑄件/金屬/陶瓷部件、精密模具的檢測，可觀察較厚的標本。穩定、高品質的光學系統使成像更清晰，襯度更好。符合人機工程學要求的設計，使您在工作中感到舒適和放松。
|
技術規格
|
|
|
觀察頭
|
30°鉸鏈?zhǔn)饺浚?span lang=EN-US>50mm-75mm）
|
|
目鏡
|
WF10×/25mm
|
|
WF10×/20mm,帶0.1mm十字分劃板
|
|
物鏡
|
平場無限遠復消色差長工作距離物鏡：5×/0.15/W.D.35mm、
10×/0.28/W.D.35mm、20×/0.40/W.D.20mm、50×/0.55/W.D.13mm
|
|
轉換器
|
可調中心四孔轉換器
|
|
平臺
|
雙層移動平臺
|
|
平臺尺寸: 190mm×140mm
|
|
移動范圍：50mm×40mm
|
|
濾色片
|
插板式濾色片（綠、藍、中性）
|
|
調焦
|
粗、微動同軸調焦，采用齒輪齒條傳動機構
微動格值0.002mm
|
|
光源
|
帶孔徑光欄和視場光欄，鹵素?zé)?span
lang=EN-US>12V/50W,AC85V-230V，亮度可調節
|
|
偏光裝置
|
檢偏鏡可360度轉動，起偏鏡、檢偏鏡均可移出光路
|
|
檢測工具
|
0.01mm測微尺
|
|
可供附件
|
蔡康DS-3000二維測量軟件
|
|
蔡康DM-3000專業金相圖像分析軟件
|
|
測微目鏡
|
|
300萬、500萬像素?cái)?shù)字?jǐn)z像機
|
|
鹵素?zé)?span
lang=EN-US>12V/100W
|
|
精密載物臺:X-Y行程25mm×25mm,移動精度＜5um,數顯手輪最小值:0.1um,360°旋轉盤
|
|
攝影裝置及CCD接口0.5×、0.57×、0.75×
|
|
物鏡: 2×
|
|
壓平機
|
|
彩色1/1.5寸CCD
|
特點說明
1． 采用了UIS高分辨率、長工作距離無限光路校正系統的物鏡成像技術。
2． 拓展了物鏡的復用技術，無限遠物鏡與所有觀察法相兼容包括明視野法、偏光法，并在每一觀
察法中均提供高清晰的圖像質量。
3． 采用非球面Kohler照明，增加觀察亮度。
4． WF10×（Φ25）超大視野目鏡。
測微目鏡：
測微目鏡是各種光學測量?jī)x器的附件，裝配在適當?shù)墓鈱W(xué)儀器上，可以作各種用途的測量。如測定孔距，各種刻線及鍵槽等的寬度和長度、金屬表面質量、光譜帶寬、纖維織物密度和野外標本等，也可以作某些顯微硬度計的附件來測量壓痕及劃痕尺寸。
|
