| 二、雙目倒置金相顯微儀器的主要技術指標 |
1.金相顯微鏡目鏡
|
類別 |
放大倍數 |
視場直徑(毫米) |
|
平場目鏡 |
10X |
18 |
|
12.5X |
15 |
2.金相顯微鏡物鏡
|
類別 |
放大倍數 |
數值孔徑(NA) |
系統 |
工作距離(毫米) |
|
消色差物鏡 |
10X |
0.25 |
干 |
7.31 |
|
半平場消色差物鏡 |
40X |
0.65 |
干 |
0.66 |
|
消色差物鏡 |
100X |
1.25 |
油 |
0.37 |
3.光學總放大倍數:100X-1250X
4.機械筒長:160毫米
5.粗微動調焦機構: 調焦范圍: 7毫米
刻度格值:0.002毫米
6.粗動調焦范圍:7毫米
7.機械工作臺:75*50毫米
8.照明燈泡:6v 12w溴鎢燈
9.載物件（直徑）：10，20，42
10.儀器重量：5公斤
11.包裝箱體積：360*246*360毫米 |
|
| 三、雙目倒置金相顯微儀器主機的成套性 |
1、金相顯微鏡主體：
1臺
2、目鏡10X、12.5X 各2只
3、物鏡10X、40X（平場）、100(油） 各1只
4、雙目鏡筒 1只
5、10X測微目鏡 1只
6、測微尺（0.01） 1片
7、載物臺壓簧 1件
8、載物片φ10、φ20、φ42 各1片
9、濾色片（黃、綠、灰及磨砂玻璃） 各1片
10、杉木油 1瓶
11、燈泡（溴鎢燈） （備用） 2只
12、保險絲 1只 |
|

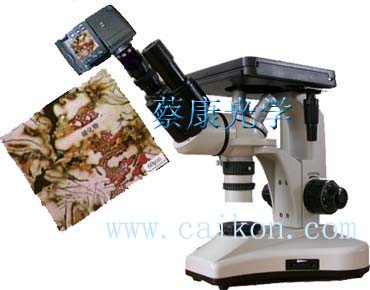

| 四、雙目倒置金相顯微儀器的組成部分 |
1、金相顯微鏡4XB
2、數碼適配鏡
3、彩色數碼相機(NIKON) |
|
| 五、雙目倒置金相顯微同類儀器的比較 |
1、4XB倒置金相顯微鏡
2、4XBC電腦金相顯微鏡
3、4XBD數碼金相顯微鏡 |
| |
