| 落射金相顯微鏡：DMM-220C
|
一、落射金相顯微鏡儀器的主要用途和特點
DMM-220系列落射金相顯微鏡（正置金相顯微鏡）適合電子、冶金、化工和儀器儀表行業用于觀察透明、半透明或不透明的物資，如金屬陶瓷、集成塊、印刷電路板、液晶板、薄膜、纖維、鍍涂層以及其它非金屬材料，也適合醫藥、農林、公安、學校、科研部門作觀察分析用。同時也是金屬學、礦物學、精密工程學、電子學等研究的理想儀器。

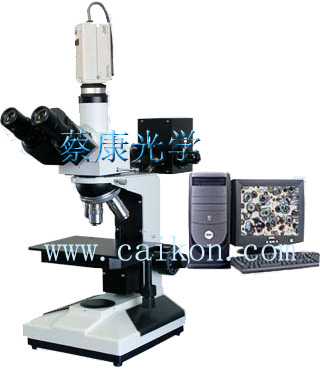

DMM-220C電腦型落射金相顯微鏡( 三目正置金相顯微鏡)是將精銳的光學顯微鏡技術、先進的光電轉換技術、尖端的計算機成像技術完美地結合在一起而開發研制成功的一項高科技產品。既可人工觀察金相圖像,又可以在計算機顯示器上很方便地適時觀察金相圖像，并可隨時捕捉記錄金相圖片,從而對金相圖譜進行分析,評級等,還可以保存或打印出高像素金相照片。
|
|
|
|
|
| |
| 二、落射金相顯微鏡儀器的主要技術指標 |
| 組件及規格 |
| 目鏡 |
大視野 |
WF10X(Φ18mm) |
| WF20X(Φ8.5mm) |
| 平場分劃 |
10X(0.10mm/格值) |
| 物鏡 |
平場消色差
（無蓋玻片） |
放大倍數/數值孔徑 |
工作距離 |
| PL5X/0.12 |
18.3 |
| PLL10X/0.25 |
8.9 |
| PLL20X/0.40 |
8.7 |
| PLL40X/0.60（彈簧） |
3.7 |
| PL60X/0.85（彈簧） |
0.26 |
| PL100X/1.25（油）（彈簧） |
0.44 |
| 目鏡筒 |
三目鏡 |
轉軸式，傾斜30度，包括檢偏振片 |
| 儀器主體 |
粗調、微調手輪，微調格值為0.002MM（底座及支架） |
| 偏光裝置 |
可插入式起偏振片,垂直照明裝置,能進行一般金相分析、微粒分析測試，還能對不透明物體進行分析、觀察。 |
| 濾片組 |
藍、黃、綠、磨砂 |
| 調焦機構 |
同軸粗微動調焦機構,
調焦范圍15mm 微動格值2μm |
| 照明系統 |
落射照明6V20W，鹵素?zé)簦炼瓤烧{(diào)，帶起偏振片 |
|
|
| 三、落射金相顯微鏡系統的組成 |
1、金相顯微鏡DMM-220
2、電腦適配鏡
3、彩色攝像器(CCD)
4、A/D轉換器(彩色圖象采集設備)
5、計算機 （選購） |
|
| 四、落射金相顯微鏡選購部分 |
1.金相分析軟件
2.200萬像素成像器,300萬像素成像器,400萬像素成像器 |
|
| 五
、落射金相顯微鏡同類儀器的比較 |
1、DMM-200C正置金相顯微鏡
2、DMM-200D電腦金相顯微鏡
3、DMM-220C電腦金相顯微鏡
4、DMM-220D數碼金相顯微鏡
|
|
| |
|
|
