| 表面粗糙度測試儀：JB-2C/JB-3C/JB-4C
|
一、軸承粗糙度測試儀JB-2C
1、儀器的主要用途
儀器用以評定軸承內外圈滾道表面粗糙度。儀器也可測量平面、斜面、球面、外圓柱面、內孔表面、深槽表面，圓弧面及微小零件的粗糙度，所以在機械、模具等行業(yè)中廣泛使用。
儀器通過精密的機械定位裝置，不同規(guī)格的軸承可以在幾分鐘內便能調到準確的位置進行測量。儀器采用不帶導頭的電感型傳感器，保證能精確地在軸承滾道內自動測量，專用測量軟件能動態(tài)顯示軸承滾道形狀，可選擇不同位置測定粗糙度參數，并可顯示輪廓、tp曲線等；儀器還可以通過打印機打印出所有的參數和曲線。
|
|
|

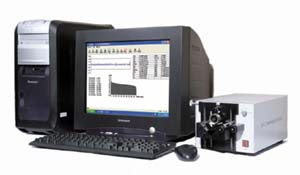

軸承粗糙度測試儀JB-2C |
|
| 2、儀器的主要技術指標 |
類型： Type |
JB-2C (小型 ) for small bearing |
| 測量半徑范圍：Radius range measurable |
≥1mm |
| 測量范圍：Measuring range
|
Ra
0.01~10μm |
| 分辨率： Resolution |
0.001μm |
| 測量長度：Measuring length |
≤4 mm |
| 取樣長度：Sampling length
|
0.08, 0.25, 0.8 mm |
| 測量段數：Number of sampling
lengths |
1~5
|
| 示值誤差: Measurement error
|
≤10 % |
| 軸承內圈外徑: Outer dia. of
bearing’s inner ring |
≤80 mm |
| 軸承外圈內徑: Inner dia. of
bearing’s outer ring |
20≤D≤200 mm |
| 軸承套圈厚度: Thickness of
ring |
≤40 mm |
| 評定參數: Evaluation parameters
|
Ra, Ry, Rz, Rp, Rv, S, Sm,
Tp等 |
| 外接電源: Power supply |
220VAC±10 %, 50HZ
|
| 主機外形: Dimensions : |
Main machine 320 x 130 x 180 mm |
| 重量： Weight (gross)
|
30
kg |
| 標準配件，附件
Standard attachments |
粗糙度樣板 Glass roughness sample
計算機，打印機 Computer & printer |
|
|
|
二、表面粗糙度測試儀JB-3C
1、儀器的主要用途
本儀器用于計量室及生產現場對工作表面粗糙度進行高精度的測量，該儀器可對零件平面、軸向母線表面的粗糙度進行測試，依據GB1031-83及ISO,DIN等標準設計，達到同類先進產品的水平。
本儀器采用接觸式方式，能迅速精確直觀地測量出表面粗糙度值，儀器采用電感式探頭，測量誤差小，重復性好，鉆石觸針經久耐用，配置16位單片微處理器，智能化程度高，使用特別方便，能迅速讀出Ra,Ry,Rz等參數，并可根據需要打印出全部測試數據及輪廓圖形，LCD能顯示測量過程中的觸針位置，避免人為造成的誤差
|
|

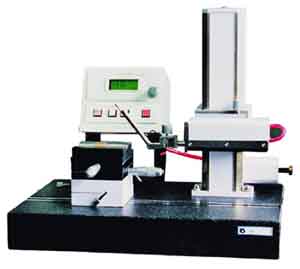

表面粗糙度測試儀JB-3C |
| 2、儀器的主要技術指標 |
| 評定參數Evaluation
Parameters |
Ra.Rt.Ry.Rmax,Rz(DIN),
Rz(ISO),R3z,Rp,S,Sm,tp |
| 測量范圍Roughness range |
Ra:0.01-10µm |
| 觸針位移Linear range |
±40µm |
| 分辨率Resolution
|
0.005µm |
| 顯示方式Digital display |
4x16帶背光照明LCD |
| 小孔測量范圍 Range of bore |
≥Ø6mm
|
| 儀器總誤差Indication error |
≤10% |
| 取樣長度Sampling length, mm |
0.25
|
0.8 |
2.5 |
| 測量長度Evaluation length, mm |
1.5,1.75,2 |
3.2,4,4.8,5.6,6.4 |
10,12.5,15 |
| 測量速度Scanning speed, mm/sec
|
0.1 |
0.32 |
1 |
| 儀器電源Power supply: |
220
VAC ±10%, 50Hz |
| 儀器外形Dimensions |
300x500x450
mm
|
| 儀器重量Gross weight |
55 kg |
| 標準配件，附件
Standard
attachments |
X-Y工作臺 X-Y stage,
V型臺
V-stage-
粗糙度樣板
Glass
roughness sample |
|
|
|
三、精密型表面粗糙度測試儀JB-4C
1、儀器的主要用途
JB-4C精密粗糙度儀是一種高精度觸針式表面粗糙度測量儀器，該儀器可對平面，斜面，外圓柱面，內孔表面，深槽表面，圓弧面和球面等各種零件表面的粗糙度進行測試，并實現表面粗糙度的多種參數測量。儀器可方便地用于軸承滾道粗糙度的測量。
儀器配有電腦及專用測量軟件，可選定被測零件的不同位置，設定各種測量長度進行自動測量，評定段內采樣數據達3000個點。所有的測量數據和曲線可在屏幕顯示或打印輸出。
儀器符合國家標準GB/T3505-2000,
GB/T6062-2001, GB/T10610-1998, 以及國際標準ISO5436,
ISO11562的要求。 |
|
精密型表面粗糙度測試儀JB-4C |
| 2、儀器的主要用途 |
類型： Type |
JB-2C (小型 ) for small bearing |
| 測量半徑范圍：Radius range measurable |
≥1mm |
| 測量范圍：Measuring range
|
Ra
0.01~10μm |
| 分辨率： Resolution |
0.001μm |
| 測量長度：Measuring length |
≤4 mm |
| 取樣長度：Sampling length
|
0.08, 0.25, 0.8 mm |
| 測量段數：Number of sampling
lengths |
1~5
|
| 示值誤差: Measurement error
|
≤10 % |
| 軸承內圈外徑: Outer dia. of
bearing’s inner ring |
≤80 mm |
| 軸承外圈內徑: Inner dia. of
bearing’s outer ring |
20≤D≤200 mm |
| 軸承套圈厚度: Thickness of
ring |
≤40 mm |
| 評定參數: Evaluation parameters
|
Ra, Ry, Rz, Rp, Rv, S, Sm,
Tp等 |
| 外接電源: Power supply |
220VAC±10 %, 50HZ
|
| 主機外形: Dimensions : |
Main machine 320 x 130 x 180 mm |
| 重量： Weight (gross)
|
30
kg |
| 標準配件，附件
Standard attachments |
粗糙度樣板 Glass roughness sample
計算機，打印機 Computer & printer |
|
|
|
| |
|
