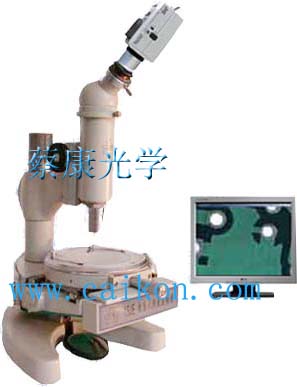

| (1)測量顯微鏡：15JPC
|
|
一、儀器的主要用途
電腦型測量顯微鏡是將傳統的測量顯微鏡技術、先進的光電轉換技術、尖端的計算機圖像處理技術完美地結合在一起而開發研制成功的一項高科技產品。不僅具有傳統的測量顯微鏡的作用，還具有計算機處理功能。
測量顯微鏡將所觀察的圖像在計算機很方便地測量圖形的任何幾何圖形（點、線、圓、弧、橢圓、矩形、角度、兩圓心距離兩平行線距離、點到直線距離、垂線長度
等等），是一種比較經濟實惠的計量?jī)x器。
|
|
|
|
|
| |
| 二、儀器的主要技術指標 |
x軸移動測量范圍：
50毫米
y軸移動測量范圍： 13毫米
測量臺轉動范圍： 不限
測量臺刻度盤分度范圍： 0° - 360°
測量臺刻度盤之分度值： 1°
測量臺刻度盤游標讀數示值： 6'
照明方式：反射光(自然光)
測量精度：儀器值誤差(5+L/15)微米
儀器示值誤差：包括測量誤差與儀器系統誤差。
儀器之主要尺寸： 測量臺與物鏡間之最大距離：80毫米
測量工作臺直徑： 120毫米
成像系統：進口彩色攝像器，二維測量系統，能進行任何幾何測量，同時保
存打印測量結果，能保存成WORD或者EXCEL文檔。
儀器外形尺寸： 高325*長262*寬220毫米
儀器重量級： 約10.6公斤
顯微鏡目鏡管同棱鏡成為一體繞垂軸旋轉，顯微鏡可由調焦手輪進行上下調焦
注：測量地點溫度變化(20
± 3）C；L—被測件長度（毫米）
|
| |
三
、光學參數
|
物
鏡 |
目
鏡 |
顯微鏡
放大倍數 |
工作
距離
（毫米） |
視場
直徑
（毫米） |
|
放大倍數
|
焦距
（毫米） |
放大倍數
|
焦距
（毫米） |
|
2.5X
|
43.40
|
10X
|
25.00
|
25X
|
58.84
|
5.6
|
|
10X
|
17.13
|
100X
|
7.81
|
1.4
|
|
四、選購件
1.目鏡:20X
2.物鏡:4X,5X,20X,40X,60X
3.總放倍可達：1200X
4.上照明燈:220V8W |
|
| |
|
|
|
| |
|
|
