1、儀器的主要用途

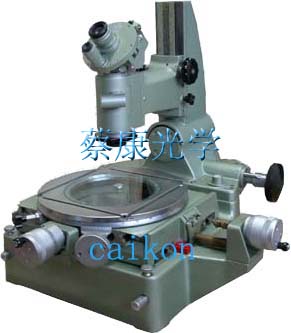

JGX-2型大型工具顯微鏡是一種較基礎的精密光學測量儀器.儀器備有多種附件。并配備不同的放大倍率，以便對微小工件也能作精確的測定.
大型工具顯微鏡為工廠、科學研究機構及高等院校的計量部門廣泛使用的一種多用途的計量儀器。作為工具制造廠產品鑒定的基本工具,也適用于其它精密機械制造廠，科學研究單位及學校等，供生產或科學研究之用.
其主要功能如下:
1.檢定樣板、樣板刀、沖模和凸輪的形狀
2.測量螺紋的中徑、外徑、內徑、螺距、螺形角、螺形角對螺紋軸的輪廓位置和
螺紋形狀（齒面圓整性、平坦性、平直度等）。
3.測量螺紋車刀、螺紋梳形車刀、螺紋銑刀的螺形角、各種樣板銑刀和各種形狀
的樣板的輪廓角等。
4.使用光學定位器測量內孔和各種槽的寬度。
5.使用雙像目鏡測量兩孔間中心距離及零件上的狹縫、線段或具有對稱圖形之間
的距離等。
6.使用圓弧輪廓目鏡，可方便精確地測量半徑0.1-100mm的圓弧尺寸。
|
