YD200A
|
儀器特點
aaaaYD200型圓度儀是一種轉臺式的通用性精密儀器。廣泛適用于科學研究和工業測量。
aaaa該儀器能測量圓度、同心度、同軸度、平面度、垂直度、軸線直線度、跳動和波度。可在100
到20000的放大倍率之間，任選一檔進行測量。
aaaa儀器特點：操作方便，通用性強。
aaaa配置微型計算機，可計算四種參考圓(最小區域、最小二乘、最小外接、最 大內切)
和相對各參考圓度和偏心量。運算快速可靠，并附有多種附加功能。
aaaa該儀器結構精巧，輕便易搬，維護簡單。儀器還裝有防震裝置，對操作環境要求不高，因此也適宜在車間使用。
|

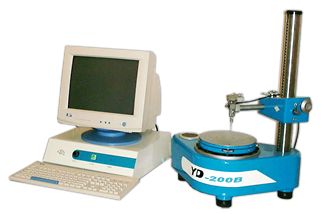

YD200B
|
校正球
|
校正球
校正球為精研加工成的玻璃球。
精度為±0.025mm。用于校驗轉臺徑向精度。 |
精密轉臺
|
精密轉臺
轉臺直徑為200mm，承載工件的最大重量10kg
。轉臺下端裝有精密轉軸，其轉速為2.5 轉/秒。轉臺上相隔
90 °二個調節鈕，可調節臺面傾斜。調節范圍±2圈( ±40
’)。 |
立柱
|
立柱
立柱上裝有滑座，旋動升降鈕可 使滑座沿立柱作升降移動并可用鎖緊
手柄鎖緊。立柱上標有位移高度指示。
全程位移250mm 。 |
傳感器
|
傳感器
傳感器是旁測式電感傳感器。可垂直或水平安裝。測桿可在測量面內容易地轉位到某一位置，裝上限位裝置可測斷續表面。 |
記錄器
|
記錄器
被測工件的輪廓和相應的參考圓記錄在直徑為150mm 的火花記錄紙上。圓形記錄寬度為40mm
。記錄紙 的驅動和主軸同步。 |
| 技術參數
|
| 測量范圍高度
高度：250mm
外徑：180mm
轉臺載荷：10Kg
內徑：3-180mm
偏載：15Kg.mm
測量系統
當倍率補償位置1.0 倍時記錄值與真 實值之間的誤差不超過±5
％，量值±1 ％量程。
轉臺精度
按ISO 最小區域法
0.1μm±0.0005m/mm ×H ( H 為測 量面離臺面的高度<mm>)。
|
傳感器
測桿最大安置轉角： 80°( 在測量面內)
測量范圍 0.4mm ( 使用60mm 長度測桿)
測端的測力：可變0.02-0.08N
電子部件
徑向放大倍率(使用60mm 長度測桿時)：
×100 ，×200 ，×400 ，×1000 ，
×2000 ，×4000 ，×10000 ，
×20000
濾波器通帶：
1-500 ，1-150 ，1-50 ，1-15 ，
15-500
波度/每周
極坐標記錄器： 轉速2.5 轉/分
記錄紙直徑：150mm
徑向記錄范圍： 40mm |
| |
| |
