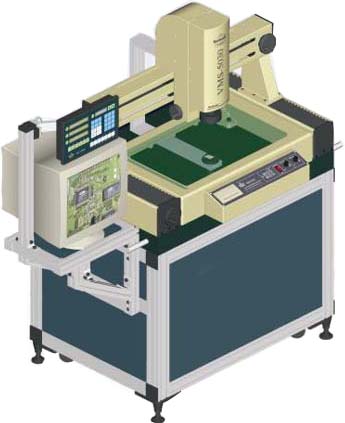

儀器用途
儀儀器通用于以二座標測量為目的的一切應用領域,在機械、電子、儀表、塑膠等行業廣泛使用. 1.儀器采用彩色CCD攝像機、變焦距物鏡與十字線發生器作為測量瞄準系統;  2.由二座標工作臺、光柵尺與DC-3000電 箱組成數字測量及數據處理系統;  3.儀器具有多種數據處理、顯示、輸入、輸出功能,特別是工件擺正功能非常實用;  4.儀器備有RS232界面,與電腦連接后,采用專門測量軟件M2D可對測量圖形進行處理及輸出
特 點
★ 儀器採用彩色CCD攝像機、變焦物鏡與十字線發生器作為測量瞄準系統;
★ 由二座標工作臺、光柵尺與DC-3000電箱組成數位測量及資料處理系統;
★ 儀器具有多種資料處理、顯示、輸入、輸出功能,特別是工件擺正功能非常實用;
★ 儀器備有RS232介面,與電腦連接後,採用專門測量軟體M2D可對測繪圖形進行處理及輸出
規格參數
工作臺面 金屬臺尺寸(mm): 700 ×450 玻璃臺尺寸(mm): 550 ×350 移動行程 (mm): 500 ×300 測量與瞄準系統(標準配置) 成像器:日本SONY 1/2"彩色CCD   顯示器:15 英寸彩色顯示器 變焦物鏡倍率: 美國NAVITAR 0.7~4.5X   工作距離 :92mm 視頻總放大倍數: 30~190X     物方視場 : 10.6~1.6mm 雙十字線發生器    X.Y坐標測量示值誤差≤ （3+L/75)µm 儀器重量( kg ) 350Kg 照明: 表面光源與透射光源均用LED,亮度可調 ;電源:220V(AC), 50HZ, 30W
儀器標準配置及選購件 ( 2X附加鏡 , 特殊配備0.5X鏡筒 )
儀器配件 1X鏡筒 (標準配備) 0.5X鏡筒 (選購) 工作距離(mm) 變焦鏡 0.7X~4.5X 0.7X~4.5X 附加鏡 視頻倍率 物方視場(mm) 視頻倍率 物方視場(mm) 標準配置 30X～190X 10～1.6 15X～95X 20～3.2 92 2 X (選) 60X～380X 5～0.8 30X～190X 10～1.6 36
