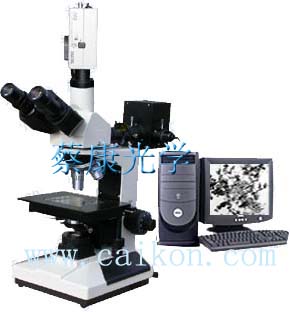

| （1）透反射檢測顯微鏡：DCM-680C
|
|
一、儀器的主要用途和特點
DCM-680系列透反射檢測顯微鏡適合電子、冶金、化工和儀器儀表行業用于觀察透明、半透明或不透明的物資，如金屬陶瓷、集成塊、印刷電路板、液晶板、薄膜、纖維、鍍涂層以及其它非金屬材料，也適合醫藥、農林、公安、學校、科研部門作觀察分析用。同時也是金屬學、礦物學、精密工程學、電子學等研究的理想儀器。
DCM-680C電腦型透反射檢測顯微鏡是將精銳的光學顯微鏡技術、先進的光電轉換技術、尖端的計算機成像技術完美地結合在一起而開發研制成功的一項高科技產品。既可人工觀察圖像,又可以在計算機顯示器上很方便地適時觀察圖像，并可隨時捕捉記錄觀察圖片,從而對觀察圖片進行分析,評級等,還可以保存或打印出高像素觀察照片。
|
|
|
|
|
| |
| 二、儀器的主要技術指標 |
| 組件及規格 |
| 目鏡 |
大視野 |
WF10X( 18mm) |
| WF20X(8.5mm) |
| 平場分劃 |
10X(0.10mm/格值) |
| 物鏡 |
平場消色差
（無蓋玻片） |
放大倍數/數值孔徑 |
工作距離 |
| PL5X/0.12 |
18.3 |
| PLL10X/0.25 |
8.9 |
| PLL20X/0.40 |
8.7 |
| PLL40X/0.60（彈簧） |
3.7 |
| PL60X/0.85（彈簧） |
0.26 |
| PL100X/1.25（油）（彈簧） |
0.44 |
| 目鏡筒 |
三目鏡 |
轉軸式，傾斜30度，包括檢偏振片 |
| 儀器主體 |
粗調、微調手輪，微調格值為0.002MM（底座及支架） |
| 偏光裝置 |
可插入式起偏振片,垂直照明裝置,能進行一般金相分析、微粒分析測試，還能對不透明物體進行分析、觀察。 |
| 濾片組 |
轉盤架，黃色，蘭色，綠色，磨砂玻璃 |
| 調焦機構 |
同軸粗微動調焦機構,
調焦范圍15mm 微動格值2μm |
| 照明系統 |
穩流變壓器，落射照明器，鹵素燈，亮度可調， 帶偏振片,透射照明，鹵素燈，亮度可調 |
|
|
| 三、系統的組成 |
1、檢測顯微鏡DCM-680
2、電腦適配鏡
3、彩色攝像器(CCD)
4、A/D轉換器(彩色圖象采集設備)
5、計算機（選購） |
|
| 四、選購部分 |
1.二維測量軟件
2.200萬像素成像器,300萬像素成像器,400萬像素成像器 |
|
| |
|
|
| |
|
|
