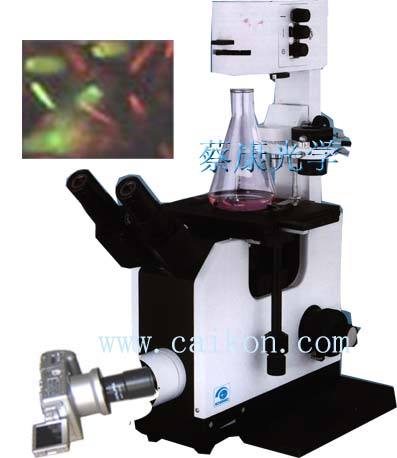

| 倒置顯微鏡（相襯顯微鏡）：XDS-220D
|
一、倒置顯微鏡儀器的主要用途和特點
XDS-220D系列倒置顯微鏡（相襯顯微鏡）采用了較先進光學系統進行設計，是一種載物臺在物鏡上面的生物顯微鏡，配有長工作距離的聚光鏡，長工作距離平場消色差物鏡及相襯裝置，故可使用各種培養皿和培養瓶，很適用于對活體細胞和組織、流質、沉淀物等進行顯微研究，該儀器可供科研、高校、醫療、防疫、農牧等部門使用。
本系統是將較精銳的光學顯微鏡技術、較先進的光電轉換技術、較尖端的數碼成像技術較完美地結合在一起而開發研制成功的一項高科技產品。可以在數碼相機上很方便地觀察熒光圖像，從而對熒光圖譜進行分分析，評級等對圖片進行輸出、打印。
|
|
|
|
|
| |
| 二、儀器的主要技術指標 |
| 1 |
放大倍數：40X-640X |
| 2 |
雙目鏡：轉軸式（傾斜 45°）
|
| 3 |
目鏡：大視野目鏡10X（Φ20mm）、大視野目鏡16X（Φ14mm）、大視野分劃目鏡10X（Φ18mm） |
| 4 |
物鏡:長工作距離平場消色差物鏡：LWDPL10X/0.25
W.D.7.9mm; LWDPL25X/0.4
W.D.5mm;LWDPL40X/0.4
W.D.3mm
長工作距離平場消色差正相襯物鏡：LWDPL
25X/0.4PHP2 W.D.5mm |
| 5 |
超長聚光鏡：長工作距離聚光鏡，工作距離55.2mm |
| 6 |
機械載物臺：尺寸：185mm
x 155mm；移動范圍：75mm
x 50mm;三片載物片，壓片簧，載物片座 |
| 7 |
調焦機構：同軸粗微動調焦機構，帶鎖緊限位裝置，微調格值0.002mm。 |
| 8 |
25X相襯環板 |
| 9 |
對中望遠鏡 |
| 10 |
攝影接口（內裝5X攝影目鏡） |
| 11 |
光源：6V/20W鎢鹵素等，亮度可調。 |
| |
| 選購件： |
| 1. |
長工作距離相襯物鏡： LWPL10X、LWPL40X |
| 2. |
長工作距離相襯環板插片： 10X插片、40X插片 |
|
|
| 三、倒置顯微鏡系統組成 |
1、倒置顯微鏡XDS-220
2、數碼適配鏡
3、彩色數碼相機 |
|
| 四
、倒置顯微鏡選購部分 |
| 1.MiVnt顯微圖像分析軟件
|
相襯顯微鏡是荷蘭科學家Zernike于1935年發明的，用于觀察未染色標本的顯微鏡。活細胞和未染色的生物標本，因細胞各部細微結構的折射率和厚度的不同，光波通過時，波長和振幅并不發生變化，僅相位發生變化(振幅差)，這種振幅差人眼無法觀察。而相差顯微鏡通過改變這種相位差，并利用光的衍射和干涉現象，把相差變為振幅差來觀察活細胞和未染色的標本。相差顯微鏡和普通顯微鏡的區別是:用環狀光闌代替可變光闌，
用帶相板的物鏡代替普通物鏡，并帶有一個合軸用的望遠鏡。
相差顯微鏡是利用物體不同結構成分之間的折射率和厚度的差別，把通過物體不同部分的光程差轉變為振幅（光強度）的差別，經過帶有環狀光闌的聚光鏡和帶有相位片的相差物鏡實現觀測的顯微鏡。主要用于觀察活細胞或不染色的組織切片，有時也可用于觀察缺少反差的染色樣品。
把透過標本的可見光的光程差變成振幅差，從而提高了各種結構間的對比度，使各種結構變得清晰可見。光線透過標本后發生折射，偏離了原來的光路，同時被延遲了1/4λ（波長），如果再增加或減少1/4λ，則光程差變為1/2λ，兩束光合軸后干涉加強，振幅增大或減下，提高反差。在構造上，相差顯微鏡有不同于普通光學顯微鏡4個特殊之處：
1.環形光闌（annular diaphragm）
位于光源與聚光器之間，作用是使透過聚光器的光線形成空心光錐，焦聚到標本上。
2.相位板（annular phaseplate）在物鏡中加了涂有氟化鎂的相位板，可將直射光或衍射光的相位推遲1/4λ。
分為兩種： （1）A+相板：將直射光推遲1/4λ，兩組光波合軸后光波相加，振幅加大，標本結構比周圍介質更加變亮，形成亮反差（或稱負反差）。
（2）B+相板：將衍射光推遲1/4λ，兩組光線合軸后光波相減，振幅變小，形成暗反差（或稱正反差），結構比周圍介質更加變暗。
3.合軸調節望遠鏡：用于調節環狀光闌的像與相板共軛面完全吻合。
4.綠色濾光片：縮小照明光線波長范圍，減少由于照明光線的波長不同引起的相位變化。
|
|
| |
|
|
| |
|
|
